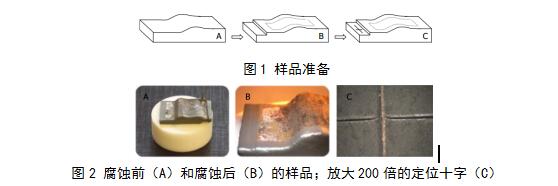

如圖1所示，樣品A左邊有一個平的區域，通過磨、銼或者黏附一個定位標記。這個區域用來定位OSP和SECM技術。樣品上感興趣的區域遮掩起來，或者用一層丙烯酸涂料封上（樣品B）。一旦覆蓋層去除，暴露出來的區域?qū)l(fā)生腐蝕。最后用尖刀在樣品左側平坦區域的丙烯酸涂料上劃一個十字（樣品C）。這個細凹痕將成為SECM探針和OSP傳感器都能檢測到的形貌位置。
3.結果
1.1OSP測量

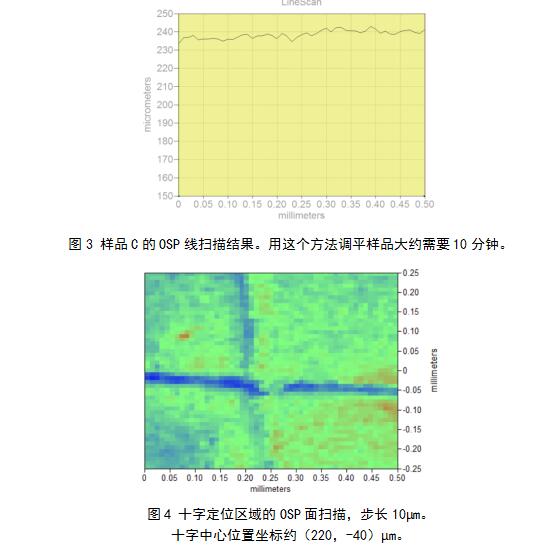

連接到M470（或M370）的OSP傳感器頭，可以檢測漫散射激光，從而測定十字特征位置的形貌。在X和Y軸分別重復進行OSP線掃描，每次掃描后通過螺釘調整樣品水平。經過多次掃描，樣品十字區域調至水平，足夠進行SECM實驗。調平后樣品的OSP線掃描結果如圖3所示。OSP面掃描區域?yàn)?.25mm2，步長10?m，結果如圖4所示。

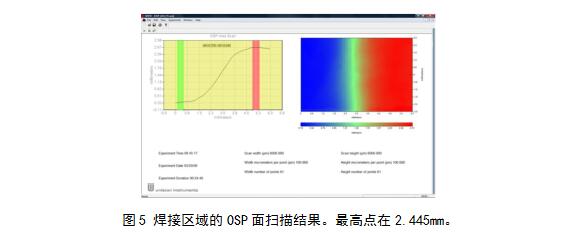

十字中心找到后，OSP探針移動到中心位置，基準設為0。移動探針離開基準位置到樣品上任何感興趣的區域，探針的移動距離被記錄下來。本實驗中為（0，4200）?m。再進行一次OSP面掃描，這次的形貌用來解除后續SECM實驗中形貌的影響。圖5為焊縫周?chē)男蚊病?
1.1SECM定位
OSP掃描完成后，把SECM探針定位到十字中心，移動到極為接近表面。電解池中加入3.5% NaCl溶液，連接Pt輔助電極，Ag/AgCl參比電極（分別是CE和RE）。
由于探針?lè)浅＝咏砻?，探針尖端一定發生反應。本實驗中，選擇相對Ag/AgCl參比電極-0.7V，這個電位降低了溶液中的自氧化。用這個方法，我們可以獲得十字區域的圖像。當探針極為接近丙烯酸時，發生負反饋，電流下降。當探針掃過十字區域，一點兒溶液與探針發生更多的氧化，電流升高。
選擇美國的電流慣例，氧化電流為負，還原電流為正。

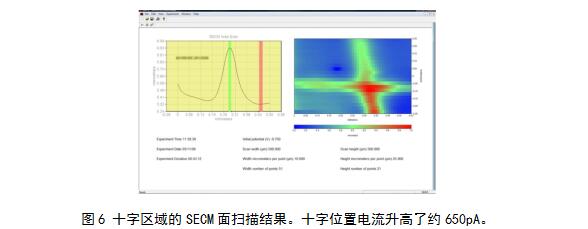

與之前OSP頭的操作一樣，SECM探針移到十字中心位置，基準設為0。然后把探針移動到(x, y) = (4200, 0)位置，再進行一次逼近曲線，為后續的面掃描做準備。后續的面掃描需要高度追蹤數據來解除焊縫形貌的影響。圖6為SECM面掃描的結果。
3.3解除形貌影響的SECM測量
做了兩個不同的實驗。

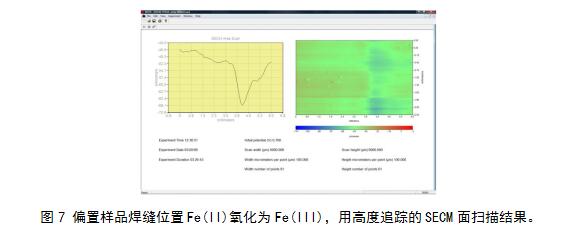

首先，樣品施加一個電位，比測量的開路電位稍微偏正約100mV（圖7）。確保系統在實驗過程中沒有鈍化，有助于暴露那些容易發生腐蝕的區域。
其次，移除樣品偏置，樣品發生自然腐蝕（圖8）。
兩個實驗中，探針電位為+0.6V vs Ag/AgCl, 所以圖7和圖8為Fe(II)氧化為Fe(III)。實驗時間為3.5h。
圖7和圖8都可以看到焊縫區域有較高的負電流，表明焊縫區域的樣品表面比其他區域更導電。
結論
在腐蝕樣品表面演示了不受形貌影響的SECM測試新方法。M470（或M370）的這個特征允許用戶測試那些用標準恒高SECM技術無法測量的樣品。
OSP與SECM技術結合，測量了毫米形貌變化的腐蝕焊接樣品，并保持探針和樣品極為接近。測試了加電位和不加電位的樣品，表明定義區域焊縫更容易發生腐蝕。Fe(II)的氧化引起的電流在+5pA到-114pA之間變化。
